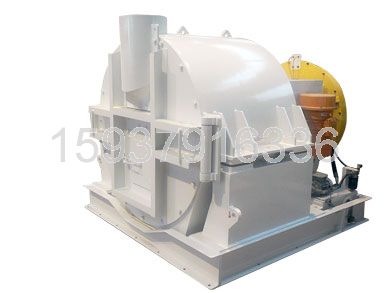

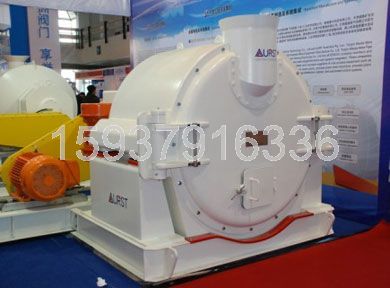

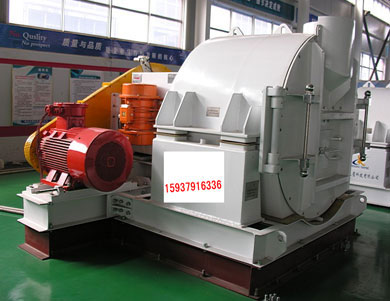

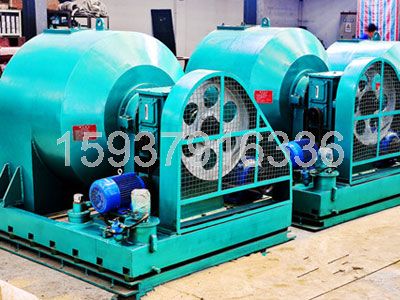

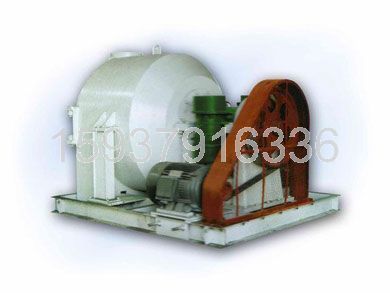

卧式振动离心机
产品简介：
本系列产品包括筛篮直径850mm～1500mm的各规格型号，主要用于块精煤、中煤脱水，也可用于其它类似物料的脱水。设计处理的给料颗粒通常为— 0.5mm～50mm。此系列产品具有初期投资少，占地面积小，低能耗，脱水好，对煤的粉碎率低，筛篮使用周期长，维修方便，噪声小等优点，且筛网间 隙有0.25、0.3、0.35、0.5等尺寸可由用户自选。
三永矿机配件：15737923656
 |
|
参数 |
单位 |
型号 |
||||||
|
TWZ850 |
TWZ10A |
TWZ1150 |
TWZ1300 |
TWZ1400 |
TWZ1500 |
|||
|
入料粒度 |
mm |
≤ |
0～25 |
0.5～50 |
0～50 |
≤50 |
0.5～50 |
|
|
处理能力 |
t/h |
30～50 |
50～100 |
100～150 |
180～250 |
200～300 |
250～350 |
|
|
产品水分 |
% |
5～9 |
||||||
|
筛蓝大端直径 |
mm |
850 |
1000 |
1150 |
1300 |
1400 |
1500 |
|
|
筛缝尺寸 |
mm |
0.25,0.3,0.35,0.5 |
||||||
|
筛蓝振动频率 |
Hz |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
双振幅 |
mm |
4～6 |
4～6 |
4～6 |
4～6 |
4～6 |
4～6 |
|
|
主电机功率 |
Kw |
15 |
22 |
37.5 |
45 |
55 |
75 |
|
|
振动电机功率 |
Kw |
4 |
5.5 |
7.5 |
7.5 |
11 |
15 |
|
|
油泵电机功率 |
Kw |
0.37 |
0.37 |
0.55 |
0.55 |
0.55 |
0.55 |
|
|
外形 |
长 |
mm |
2060 |
2150 |
2800 |
2700 |
3100 |
3170 |
|
宽 |
mm |
1510 |
1875 |
1930 |
2260 |
3090 |
2975 |
|
|
高 |
mm |
1652 |
1765 |
1930 |
2245 |
2295 |
2400 |
|
|
设备重量 |
Kg |
2500 |
2620 |
5527 |
6500 |
9200 |
10000 |
|
用途和特点：
卧式振动离心机属于离心脱水设备类。该系列卧式振动离心机主要用于选煤厂0.5~25mm中、精煤脱水，也可用于其它类似物料的脱水。
工作原理：
物料经挂有搪瓷的给料管及筛座进入筛蓝的底部，筛蓝内的物料受离心力作用紧贴筛面，在振动力作用下，料层均匀地向筛蓝大端移动，脱水后的物料从筛蓝四周甩出，落入机壳下部的排料口。向下排出。物料中的水分，在离心力作用下透过料层和筛缝，甩向机壳四周，沿壳体壁流向排水口排出。
结构特点：
卧式振动离心机是使物料在高速旋转的筛网上进行固液分离，由急振系统给网筛的物料附加一个振动力，从而实现自动卸料的固液分离设备。
TWZ系列，具有产量大，产品粉碎程度小，筛网使用周期长，有工作稳定、维修方便、结构简单、噪声小、可靠性高、成本低等优点
